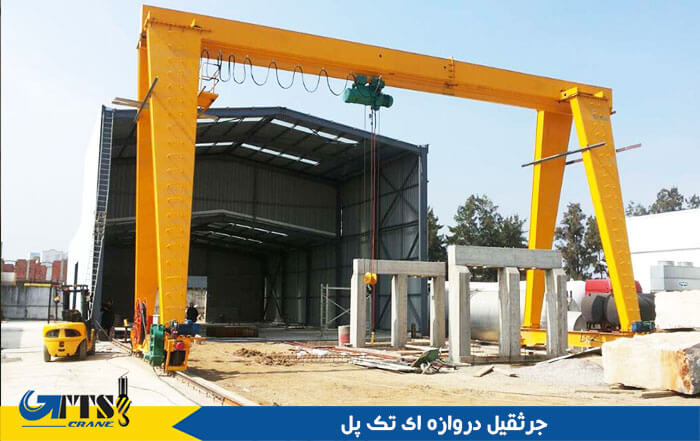

جرثقیل دروازه ای تک پل چیست؟
جرثقیل دروازه ای تک پل یکی از انواع کاربردی جرثقیل های صنعتی می باشد که معمولا در فضاهای باز به منظور تخلیه و بارگیری اجسام و مواد استفاده می گردد. اما میتوان از آن در سوله ها و فضاهای بسته نیز بهره برد. این جرثقیل در مقایسه با جرثقیل دروازه ای دو پل بیشتر در صنایع سبک تا متوسط و سنگین مورد استفاده قرار میگیرد. معمولا دهانه ای حدود ۳۰ متر را پشتیبانی میکند و میزان ظرفیت و تناژ طبق درخواست مشتری قابل تغییر و سفارش می باشد.
جرثقیل دروازه ای تک پل مشابه جرثقیل سقفی تک پل می باشد با این تفاوت که جرثقیل بر روی پایه هایی که بر روی زمین می باشد، استوار است. این جرثقیل شامل پل ها، ترولی، پایه ها، راهرو، وینچ جرثقیل و دیگر تجهیزات مورد نیاز می باشد.
کاربرد جرثقیل دروازه ای تک پل:
- صنایع آهن و فولاد
- سنگبری ها (بعنوان جرثقیل دروازه ای سنگبری اما معمولا از نوع دو پل استفاده می شود)
- محوطه های راه آهن
- تعمیر و نگهداری معدن
- صنایع پل سازی
- به عنوان جرثقیل دروازه ای متحرک
- در کارگاه ها به عنوان جرثقیل دروازه ای کارگاهی
مزایای جرثقیل دروازه ای تک پل:
- هزینه ساخت کمتری دارد، زیرا وزن سازه نسبت به نوع دو پل کمتر است.
- این جرثقیل ها دارای ساختار، راه اندازی و نصب ساده ای هستند.
- نسبت به نوع دو پل بسیار اقتصادی تر هستند.
- حتی اگر فضای سوله و انبار شما باریک یا کم عرض باشد، جرثقیل های دروازه ای تک پل راه حل های مختلفی برای جابجایی مواد در اختیار شما قرار می دهند. آنها فضای کمی را اشغال میکنند.
- خطرات احتمالی و مسائل مربوط به ترافیک کف را به حداقل می رساند.
- بر اساس روش های مختلف اتصال پل اصلی یا پل و واگن های انتهایی، این جرثقیل را می توان به گونه ای طراحی کرد که نیازهای ترخیص و حداکثر ارتفاع بالابری قلاب را برآورده کند.
- میتوان آن را با بالابر اضافی یا کمکی سفارش داد.
- دارای انواع ابزار بلند کردن متصل به قلاب
- دارای انواع ابزار نشان دهنده میزان بار
ساخت جرثقیل دروازه ای تک پل:
مراحل ساخت جرثقیل تک پل دروازه ای از طراحی تا ساخت و نصب زیر نظر متخصصین گروه صنعتی اسپادانا جرثقیل صورت می گیرد. تمامی متریال از نوع مرغوب ترین و بهترین نوع موجود مورد استفاده قرار میگیرد که موجب افزایش طول عمر و ماندگاری جرثقیل می شود.
خصوصیات جرثقیل دروازه ای تک پل:
- فلنج های زیرین جوش داده شده با نفوذ کامل برای مقاومت نهایی و مقاومت بسیار بالا
- کالسکه های انتهایی یک تکه حفره دار، برای اطمینان از هم ترازی دقیق و حرکت روان
- رنگ آمیزی با کیفیت بالا
- طیف گسترده ای از امکانات اضافی اختیاری
- امکان انتخاب بالابر سیم بکسلی یا زنجیری
- قابلیت نصب کنسول از طرفین
- سرعت حرکت، کنترل از راه دور و ارتفاع و عرض جرثقیل قابلیت تغییر و سفارشی سازی دارند.
- جرثقیل های دروازه ای تک پل معمولاً چرخ دار هستند که می توانند روی ریل یا کف کار کنند.
- ارتفاع در بسیاری از مدل ها ممکن است قابل تنظیم باشد. از آنجایی که معمولاً چرخدار است، حرکت در اطراف برای رسیدن به هر گوشه سالن یا محوطه کاری آسان است.
- جرثقیل های دروازه ای تک پل در استحکام، طراحی، دوام و کیفیت ساخت بی نظیر هستند.
ویژگی های جرثقیل دروازه ای تک پل: |
||||
| ظرفیت بارگیری | ۵۰۰کیلوگرم تا ۱۵ تن(در تناژهای بالاتر قابل ساخت است) | |||
| دهانه | از ۳ الی ۳۰ متر(در اندازه های بالاتر قابل ساخت است) | |||
| نوع بالابر | سیم بکسلی | |||
| سرعت حرکت | دو سرعته/تک سرعته | |||
| متریال ساخت | فولاد st52,st37 | |||
| کلاس کاری | در شش کلاس کاری A تا F | |||
| رنگ آمیزی سازه | آلکیدی و رنگهای صنعتی اپوکسی | |||
| قابلیت چرخش | تمام جهات | |||
| سیستم برق رسان عرضی | کابل فلت و سی ریل | |||
| سیستم برق رسان طولی | شین و جاروبک جرثقیل/ کابل و سیم بکسل(سی ریل) | |||
| سیستم کنترل | ریموت باسیم / بدون سیم | |||
| ریل حرکت طولی | ۴ پهلو فولادی با مقاطع مربع و مستطیل و یا ریلهای مخصوص جرثقیل | |||
| سرعت حرکت طولی | ۳۰ متر در دقیقه(خارج از این مقدار نیز قابل انجام است) | |||
| سرعت حرکت عرضی | ۳۰ متر در دقیقه(خارج از این مقدار نیز قابل انجام است) | |||
قیمت جرثقیل دروازه ای تک پل:
عوامل و فاکتورهای موثر روی قیمت جرثقیل دروازه ای تک پل تاثیر گذار است که به شرح زیر می باشد:
- ظرفیت یا میزان وزنی که جرثقیل می تواند بارگیری و جابجا کند.
- دهانه (m) فاصله واضح بین ستون ها
- ارتفاع بالابری (متر)
- سرعت بالا بردن جسم (m/min)
- سرعت حرکت (متر/دقیقه)
- وظیفه یا کاربرد
توضیحات جرثقیل دروازه ای تک پل:
جرثقیل دروازه ای تک پل همراه با بالابر برقی نوع اروپایی استفاده می شود. جرثقیل دروازه ای تک پل توسط فضا محدود نمی شود و می تواند بزرگترین مزیت را در محیط بیرون نیز داشته باشد. مکانیسم بالابر می تواند فراتر از محدوده عملیات اجرا شود. عمدتاً برای عملیات بارگیری و تخلیه محوطه های بار در فضای باز، محوطه مواد و محموله های مختلف استفاده می شود. جرثقیل های دروازه ای تک پل دارای ویژگی های استفاده از فضای بالا و محدوده عملیاتی گسترده هستند. معمولاً در محوطه های بارگیری در بنادر نیز استفاده می شود.
- تمام جرثقیل های دروازه ای تک پلی که ما تولید می کنیم مطابق با استانداردهای لازم هستند.
- تمام جرثقیل ها مطابق با استانداردها و رویه های ایمنی و بهداشت حرفه ای طراحی شده اند.
- تمامی جرثقیل های دروازه ای تک پل ما دارای پلت فرم تعمیر و نگهداری مطابق با استانداردها هستند.
- پایه های جرثقیل دروازه ای تک پل دارای نردبان هایی برای بالا رفتن از جرثقیل برای اهداف نگهداری و تعمیر هستند.
- لیمیتد سوئیچ ها برای همه جهات استفاده می شود.
- سوئیچ برای حرکت پایین و بلند کردن جرثقیل، سوئیچ هایی برای واگن برقی جرثقیل و واگن های انتهایی پل وجود دارد.
- همه سوئیچ ها دو مرحله ای در مدل کند و توقف هستند.
- در انتهای کالسکه جرثقیل دروازه ای تک پل، گوی های مشتق از مواد خام پلاستیکی ضربه گیر وجود دارد.
- علاوه بر دفترچه راهنمای کار با جرثقیل دروازه ای تک پل، نمودار برق جرثقیل و دفترچه راهنمای کلیه قطعات الکتریکی و الکترونیکی مورد استفاده در سیستم تابلو برق جرثقیل به مشتری تحویل داده می شود.
استعلام قیمت جرثقیل دروازه ای تک پل
آموزش نصب جرثقیل دروازه ای تک پل:
پروژه های انجام شده جرثقیل دروازه ای تک پل:

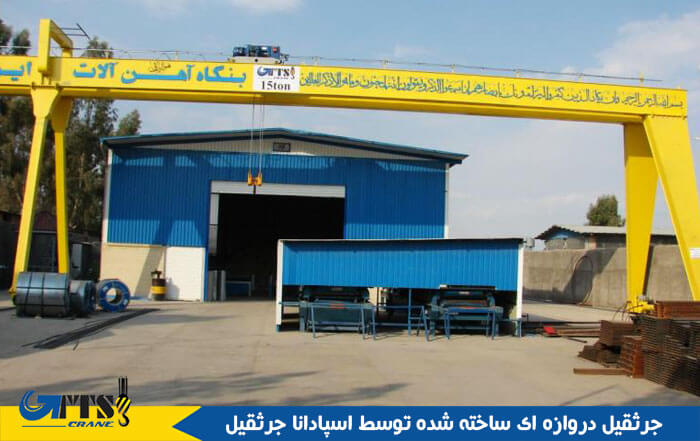

جرثقیل دروازه ای به سفارش بنگاه آهن آلات ایران بام(سیرجان) :
- طول: ۳۰ متر
- ارتفاع: ۷٫۵ متر
- حداکثر وزن باربرداری: ۱۵ تن
- طراحی اختصاصی فضای وینچ جرثقیل
- استفاده از رنگ اپوکسی
